許容応力度の算出

木質建材の種類ごとに許容応力度を計算してみましょう。

曲げの許容応力度

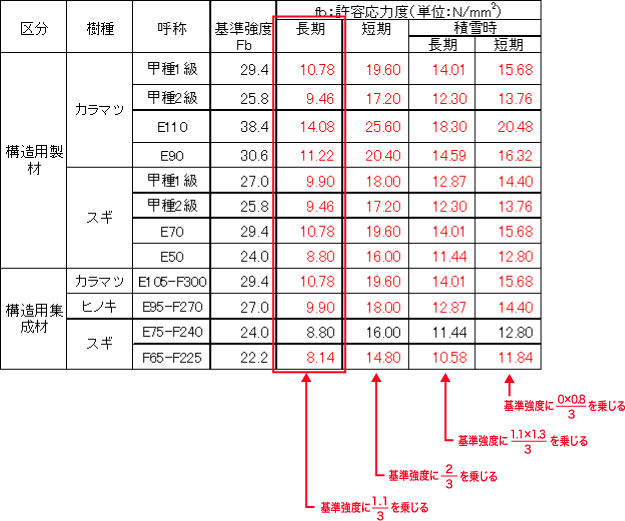

表2-11　許容応力度（曲げ）早見表

圧縮の許容応力度

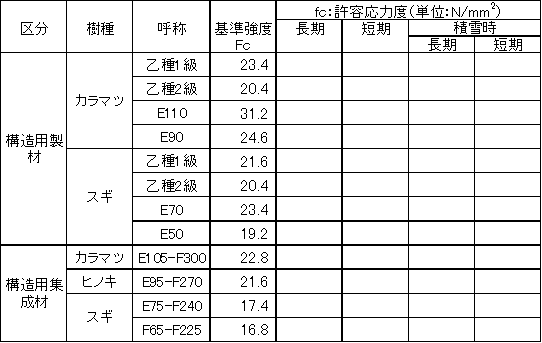

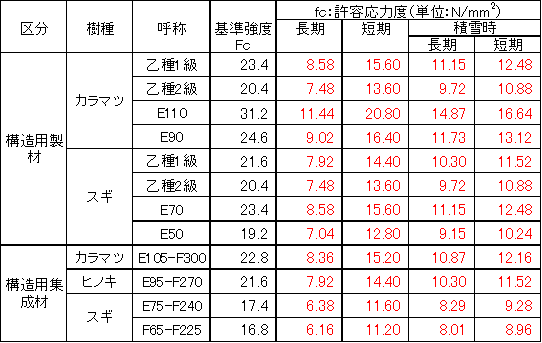

表2-12　許容応力度（圧縮）早見表

▲ページトップへ

せん断の許容応力度

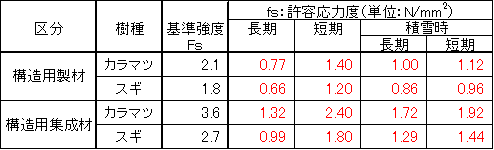

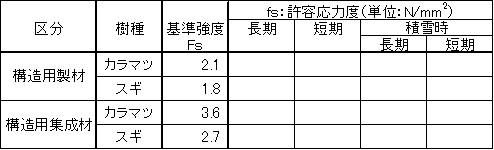

表2-13　許容応力度（せん断）早見表
