木のいえづくりセミナーWeb版

• 第１章　地震（台風）に備える家づくり
• ／1-3　N値計算法

参照表

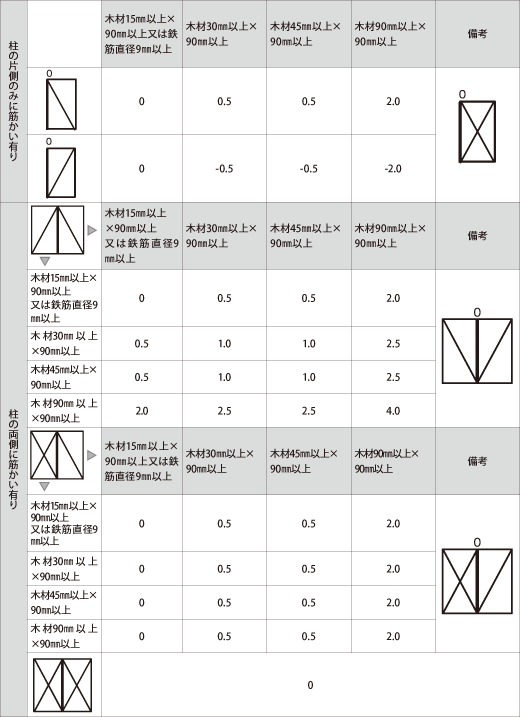

表1-12　柱に取り付く筋かいの種類と位置による補正値

▲ページトップへ

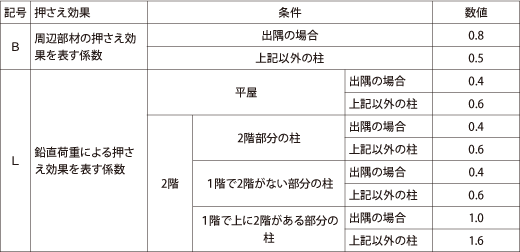

表1-13　ＢとＬの数値表

▲ページトップへ

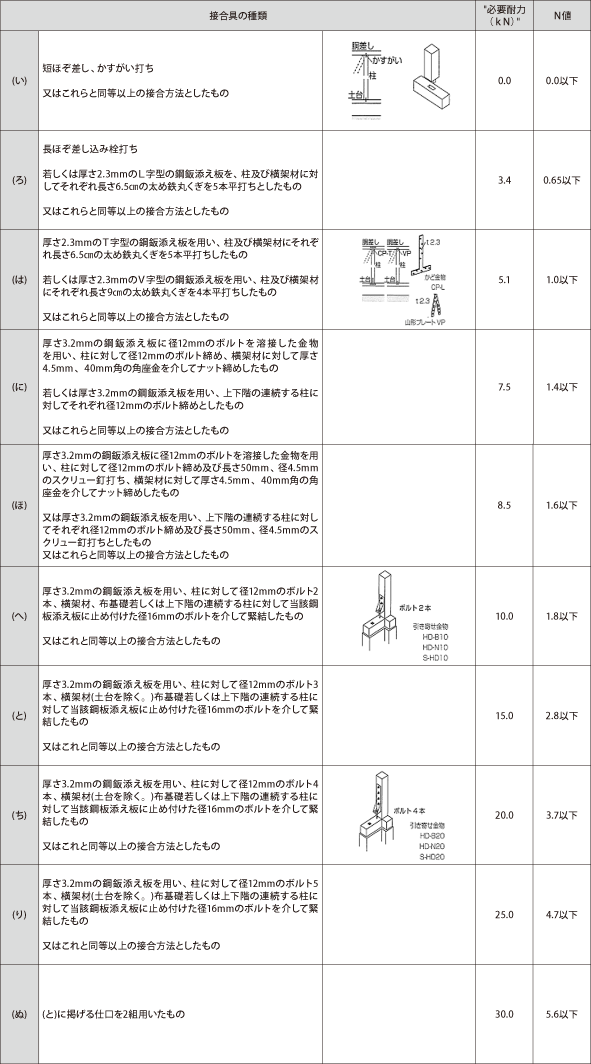

表1-14　接合部の仕様とN値（平12建告題1460号　表3）

▲ページトップへ
