２階建てモデル

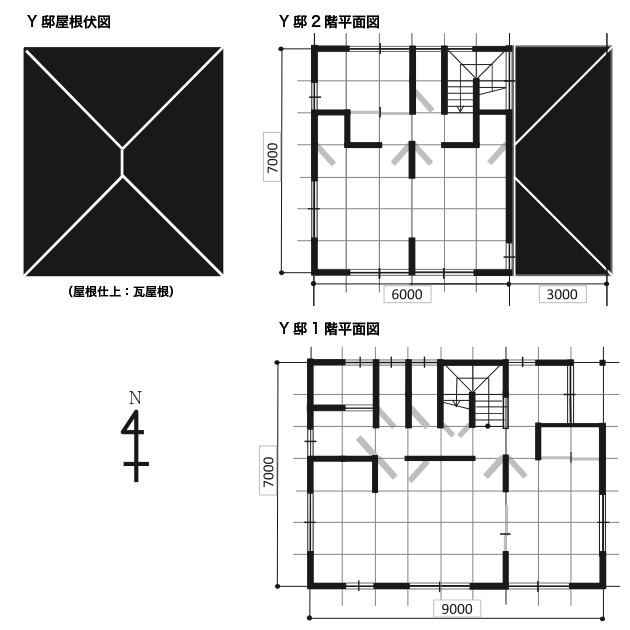

事例として二階建のY邸の壁量計算を行います
地震時の必要壁量

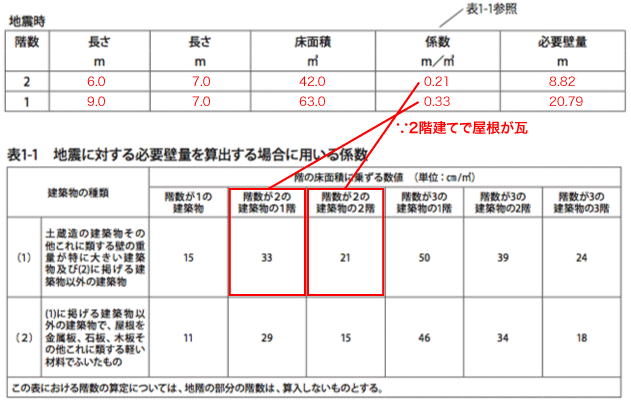

まずは地震が発生した時に必要となる壁量の計算です。

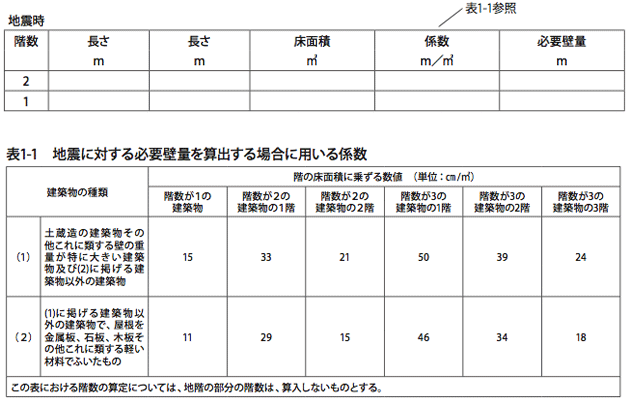

各階の床面積×表1-1の係数＝地震時の必要壁量
例題
解答
▲ページトップへ
暴風時の必要壁量

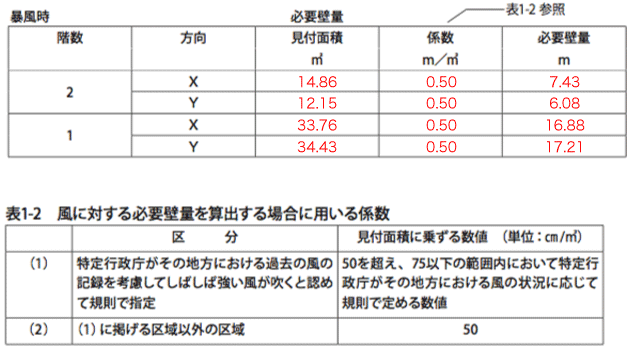

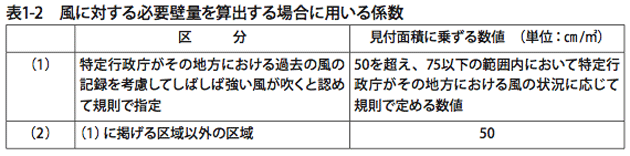

各階の見付面積×表1-2の係数＝暴風時の必要壁量
- 立地は表1-2の（2）の地域にあるものとします
- 見付面積にはその階の床面からの高さが1.35m以下の部分の見付面積を減じます。
- 2階東西方向／2階南北／1階東西／１階南北それぞれ計算します

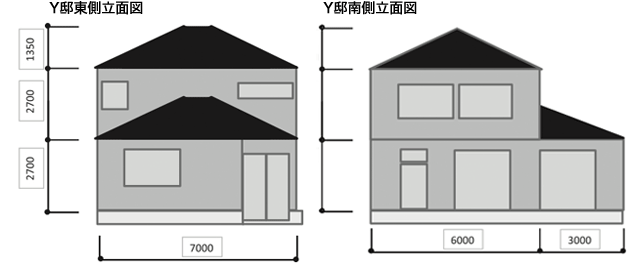

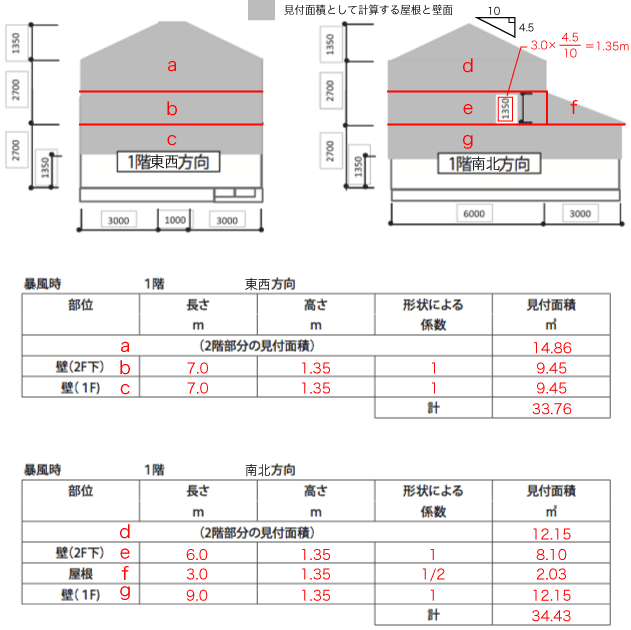

2階見付面積

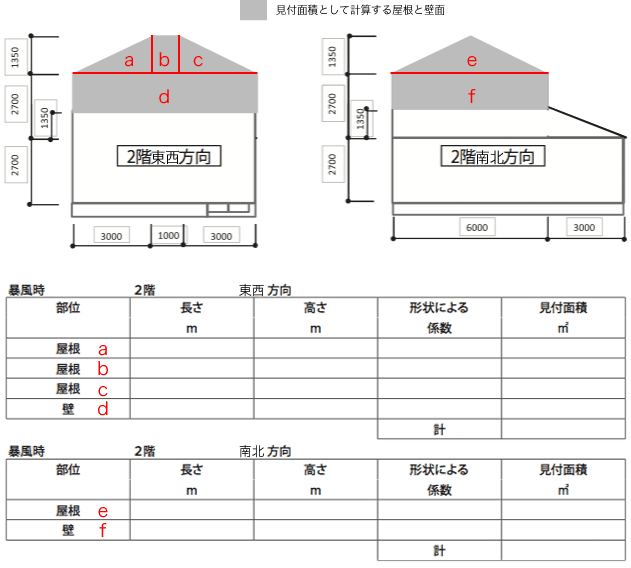

まず2階の見付け面積を求めます。2階床面から1.35mまでの壁面は含めません。
1階見付面積

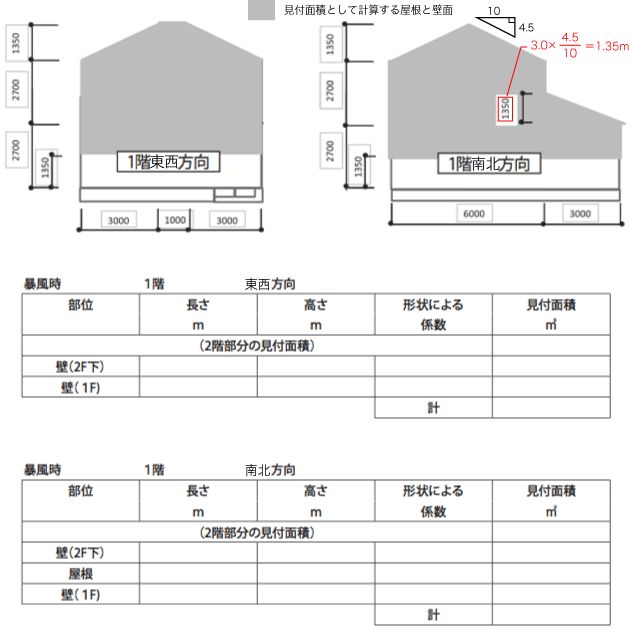

1階の見付け面積を求めます。1階の床面から1.35mまでの壁面は含めません。
暴風時の必要壁量の算定
1階2階、各方向別に計算した見付面積から必要壁量を求めます
各階の見付面積×表1-2の係数＝暴風時の必要壁量
ここから東西方向をX方向、南北方向をY方向として表で表現していきます。
特定行政庁がしばしば強い風が吹くと規定していない区域として、
▲ページトップへ
存在壁量
Y邸の存在壁量を求めて行きます。

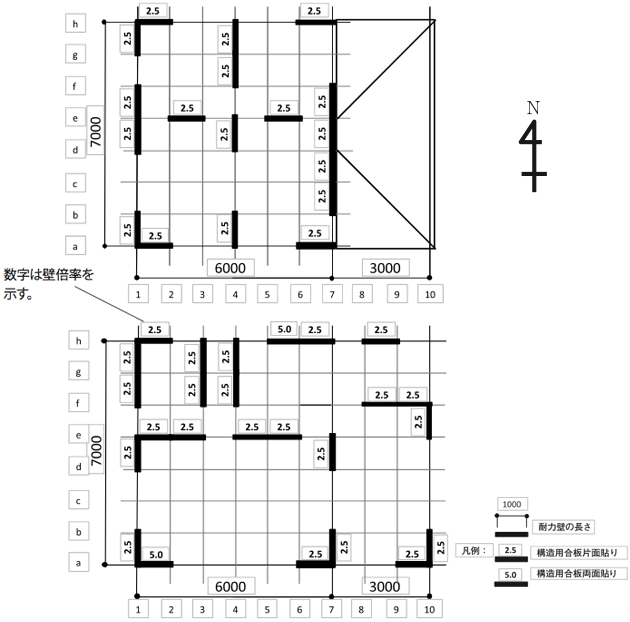

耐力壁の仕様は下記の通りとします。
壁倍率2.0 構造用合板 12mm N50 釘間隔150以内 片面張り ※昭56建告第1100号より決定
壁倍率5.0 構造用合板 12mm N50 釘間隔 150以内 両面張り

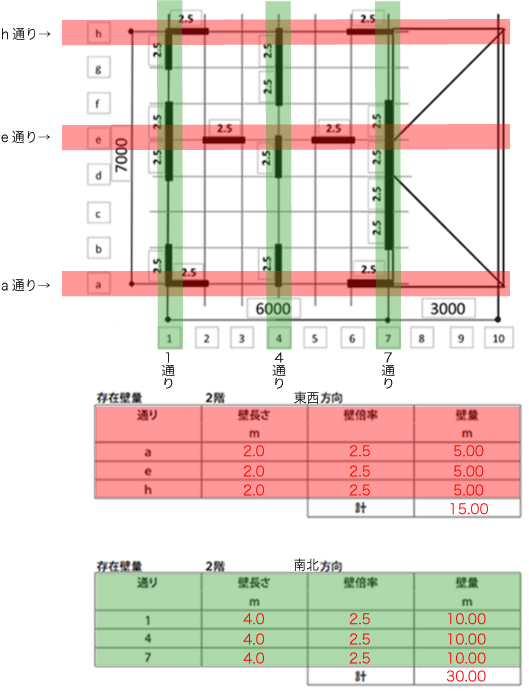

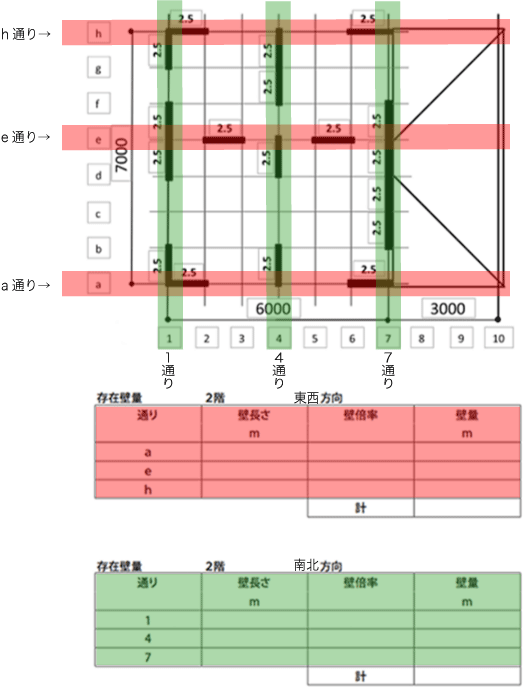

2階の存在壁量
2階の壁量を方向別、壁の列（通り）別に計算します。

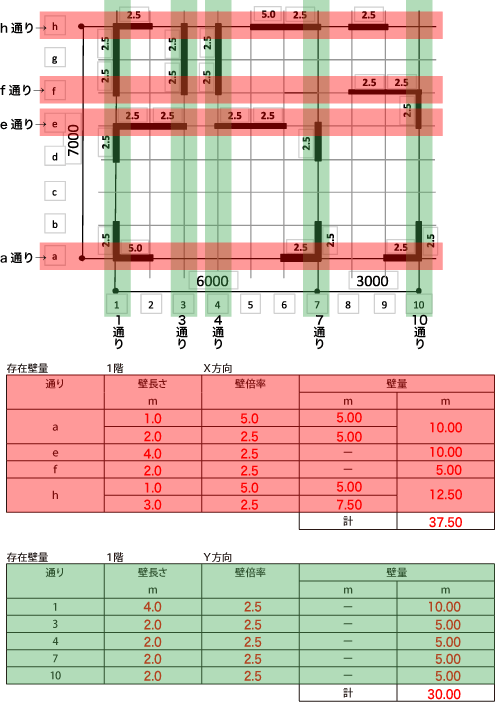

１階の存在壁量

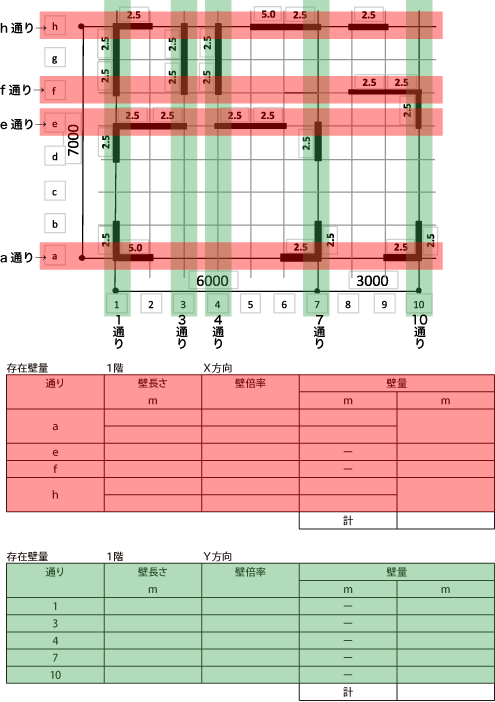

1階の壁量を方向別、壁の列（通り）別に計算します。
▲ページトップへ
判定

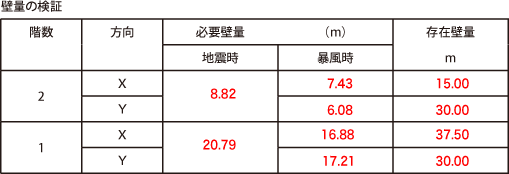

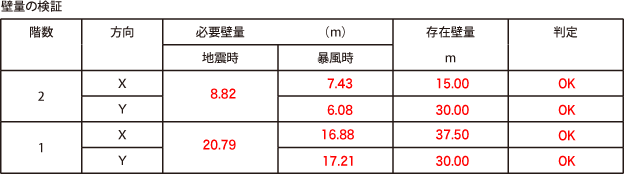

Y邸の地震時と暴風時の必要壁量と、存在壁量を階別・東西・南北各方向についてまとめると下のようになります。
判定
地震時の必要壁量
暴風時の必要壁量
暴風時の必要壁量
≦存在壁量
存在壁量が必要壁量と同じか上回れば、判定はOKとなります。
Y邸は建築基準法施行令 第46条にてらして、全ての方向の水平力に対して安全であると言えます。
