木のいえづくりセミナーWeb版

• 第２章　長く使える木の家づくり

2-2　部材の断面性能

軸部材の断面の形が図2-3のような矩形断面の場合、部材の形と大きさ等で決まる係数は次の式で求めることができます。

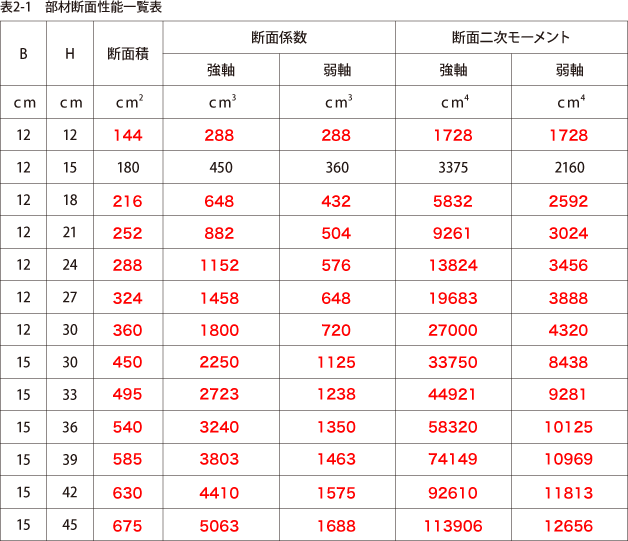

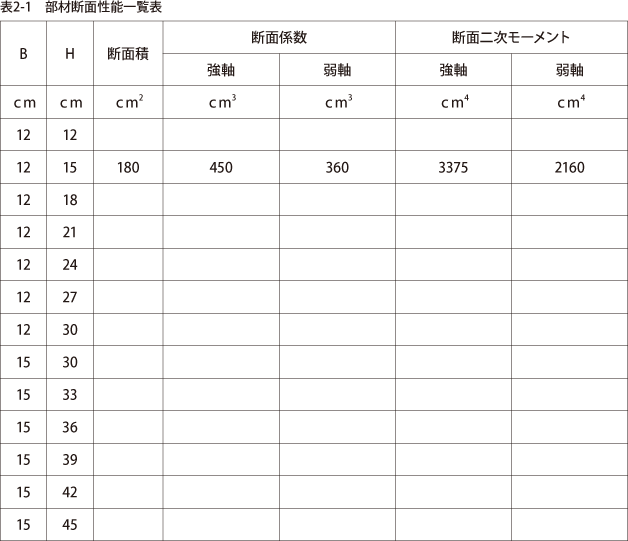

次の各断面に対し、断面積（A）、断面係数（Z）、断面二次モーメント（I）を求めてみましょう。
